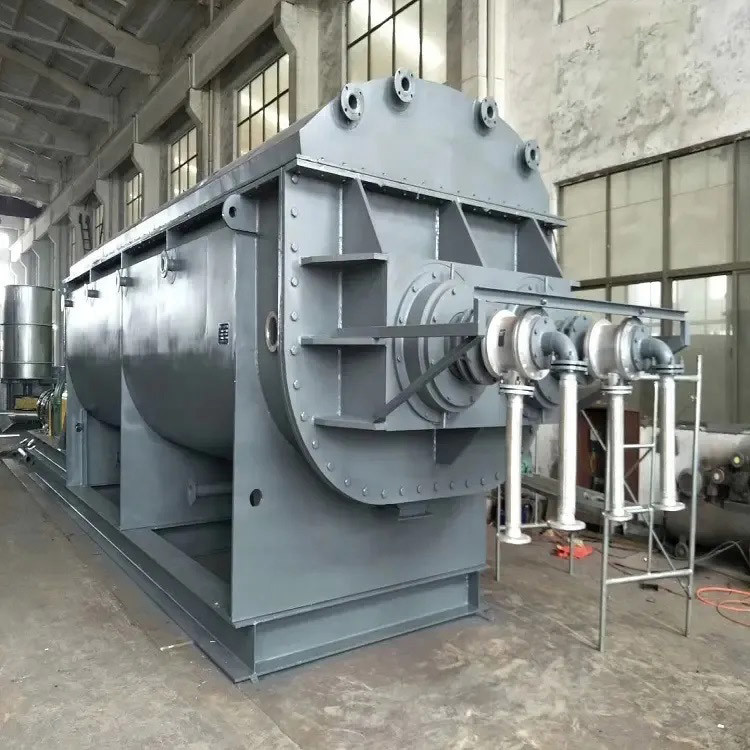

CE/ISO Kanalizasyon Suyu Arıtma Prosesi ile Çamur Susuzlaştırma Sistemi Çamur Kurutucu
Paletli kurutucu, gıda, kimya, petrokimya, boyalar, endüstriyel çamur ve diğer alanlarda başarıyla kullanılmaktadır.Isı transfer ekipmanı, soğutma, karıştırma özellikleri, aşağıdaki ünite işlemlerinin tamamlanmasını mümkün kılar: Yakma (düşük sıcaklık), soğutma, kurutma (solvent geri kazanımı), ısıtma (eritme), müdahale ve sterilizasyon.
Düşük sıcaklıkta yanma ile tamamlanacak orta ısı bıçaklı kurutucu işini yapmak için kullanılır.Örneğin: kalsiyum sülfat dihidratın (Ca2SO4 · 2H2O) kalsiyum sülfat hemihidrata (Ca2SO4 · 1/22H2O) yanması.Kalsine soda külü (Na2HCO3) içine sodyum bikarbonat (NaHCO3) vb.
Su, tuzlu su vb. gibi soğutma ortamına geçin. Örneğin: soda külü endüstrisinde kürekli soğutmalı temel makinede kullanılır, eski hava soğutmalı soğutucu temel makineyi değiştirerek enerji ve egzoz gazı arıtma ekipmanından tasarruf ederek işletme maliyetlerini düşürür.
Geri dönüşüm solventine ihtiyaç duyan, yanıcı oksidasyona duyarlı malzemeler özellikle uyarlanmıştır.İnce kimya, petrokimya, boya endüstrisinde yaygın olarak kullanılmaktadır.
Eksenel aralık, sıcaklık, nem, karıştırma derecesi, üniformite, ısıtmak veya eritmek için kullanılan cihaz veya bazı katı madde reaksiyonları.Gübre ve modifiye nişasta endüstrisinde başarıyla kullanılmaktadır.Bıçaklı kurutucu, gıda ve un işlemeyi sterilize etmek için kullanılabilir.Birim etkili hacim geniş ısıtma alanı, yakında sterilizasyon sıcaklığına kadar ısıtılacak ve malzemelerin kalitesini değiştirmek için uzun süreli ısıtmadan kaçınılacaktır.
1. Giriş ve uygulama
Sürekli içi boş kanatlı kanatlı kurutucu, kuru veya soğuk macun, parçacıklar, toz halindeki malzemeler ve bulamaç halindeki malzemelere uygulanır.Düşük sıcaklıkta kurutma, soğutma, ısıtma, sterilizasyon, reaksiyona sokma ve yakma işlemlerini gerçekleştirir.Özel çalkalama ve ısı transfer bıçakları, yüksek ısı transfer verimliliği sağlar ve kendi kendini temizleme işlevi sağlar.

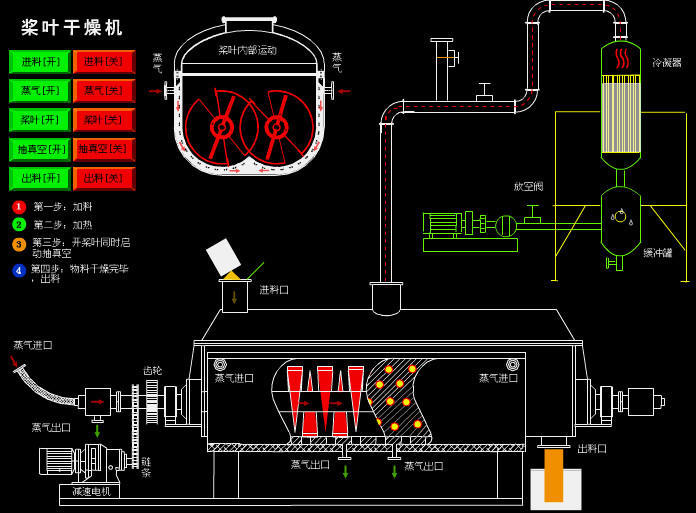

2. Çalışma Prensibi

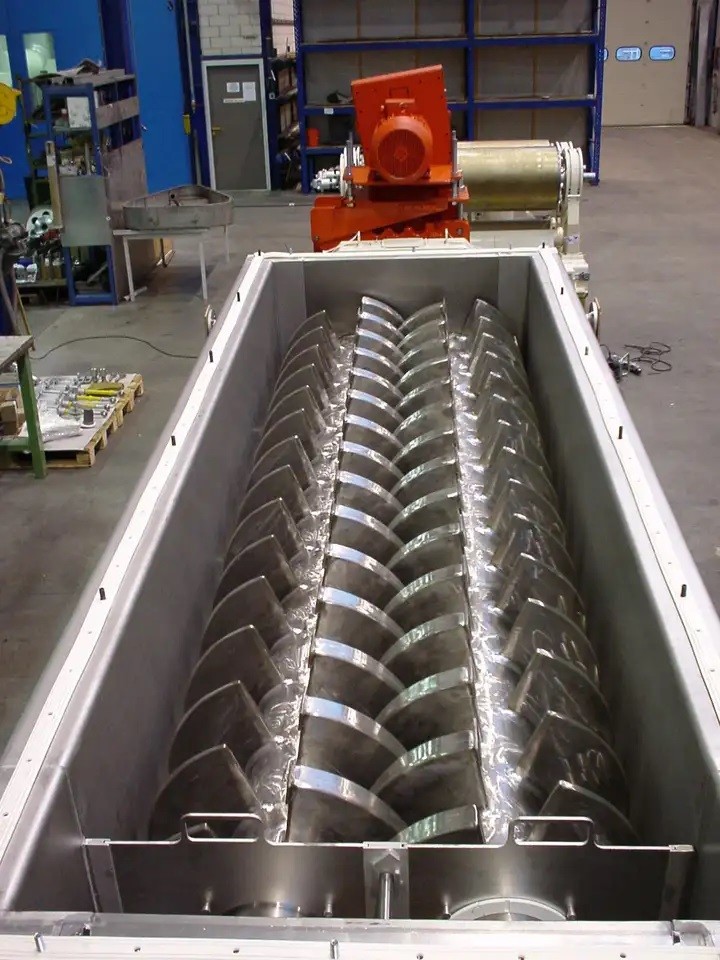

İçi boş takoz biçimli bıçaklar veya kama biçimli bıçaklar içi boş mil üzerinde yoğunlaşmıştır.Isıtma ortamı, içi boş milden kanatlardan akar.Etkili hacimdeki ısı transfer alanı çok yüksektir.
Isıtma ortamının sıcaklık aralığı -40 ºC ila 320 ºC'dir.Isıtma kaynağı buhar, sıvı hal, örneğin buhar, termal yağ vb. olabilir.
Dolaylı ısıtma, hava ile taşınan ısı yoktur.Isı yalıtım katmanlarının kaybolması dışında tüm ısı malzemeleri kurutmak için kullanılır.Takoz şeklindeki bıçağın yüzeyi kendi kendini temizleme işlevine sahiptir.
Ürün parçacıklarının ve takoz şeklindeki bıçak yüzeyinin göreli hareketleri, bıçak yüzeyine yapışan malzemeleri temizleyebilir, bu nedenle çalışma sırasında ısı transfer yüzeyi temizdir.
İçi boş kanatlı kürekli kurutucunun kabuğu Ω şeklindedir.Kabukta genellikle 2 veya 4 adet içi boş karıştırma mili bulunur.Herhangi bir malzeme ve toz sızıntısını önlemek için sızdırmaz terminal kapağı ve kabuklu üst kapak vardır.Isı transfer ortamı, dönüş konektörü, ceketin kabuğu ve içi boş karıştırma mili boyunca akar.
Isı transfer ortamı döner mafsaldan, mahfaza ceketi ve içi boş milden geçer, içi boş karıştırma mili, optimum ısı transfer etkisini sağlamak için ısı ortamının türüne göre farklı bir iç yapıya sahiptir.
3. Özellikler
(1) Düşük enerji tüketimi: Dolaylı ısı nedeniyle hava tarafından ısı taşınmaz.Kurutma makinesinin dış duvarında ısı yalıtım tabakası yoktur.Bulamaç malzemeleri kurutmak için 1 kg suyu buharlaştırmak için 1,2 kg buhar tüketir.
(2) Kanatlı kurutucu sisteminin düşük maliyeti: birim etkili hacmin büyük bir ısı transfer yüzeyi vardır, bu nedenle işlem süresi kısalır, ekipmanın boyutu küçülür.Zemin alanını ve bina alanını büyük ölçüde azaltır.
(3) Çok çeşitli malzemelerin işlenmesi: Isıya duyarlı malzeme ve yüksek sıcaklıkta işlenecek malzemeler, farklı ısıtma ortamlarıyla işlenebilir.
(4) Yaygın ortamlar şunlardır: buhar, termal yağ, sıcak su ve soğutma suyu, vb.
(5) Birçok alanda yaygın olarak kullanılan sürekli çalışma veya aralıklı toplu çalışma.
(6) Çevre kirliliği daha azdır: Taşıyıcı hava olmadan çok az toz atılır.Çözücü malzemenin buharlaşması çok küçüktür, kullanımı kolaydır.Kirliliğe veya çözücünün geri kazanılmasına neden olabilecek malzemeler için, kapalı sirkülasyonu benimseyebilir.
(7) Düşük işletme maliyeti: yapı.1 saat/gün operatör için normal çalışma için yeterlidir.Düşük karıştırma hızı ve makul yapı, düşük bakım maliyeti sağlar.
(8) kararlı çalışma: kama şeklindeki bıçaklar özel sıkıştırma yapacak, karıştırma etkisinin genişlemesi, malzeme parçacıkları eksenel bölümdeki ısı transfer yüzeyi ile tamamen temas edecektir.Farklı eksenel alanlarda sıcaklık, nem ve karıştırma etkisi arasındaki fark çok küçüktür, bu nedenle işlemin kararlılığını sağlar.
(9) Düşük hız, tanecikli malzemeleri veya dilimlenmiş malzemeleri kırmaz.
Detaylar
Teknik özellikler
| Ürün / Model | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| Isı transfer alanı (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| Etkili hacim (m3) | 0,06 | 0,32 | 0,59 | 1.09 | 1.85 | 2.8 | 3,96 | 5.21 | 6.43 | 8.07 | 9.46 |
| dönüş aralığı (rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| güç(kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| Gövde genişliğiA(mm) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| Toplam genişlik B(mm) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| Gövde genişliği C(mm) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| Toplam uzunluk D(mm) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| İçeri ve dışarı malzeme mesafesi E(mm) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| Merkez yüksekliği F(mm) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| Toplam yükseklik H(mm) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| Buhar girişi N(寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
| Çıkış O (inç) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
Bu vakumlu kurutma ekipmanı, ilaç, gıda, gıda, kimya ve diğer endüstrilere uygulanır.
